Informacije o proizvodu

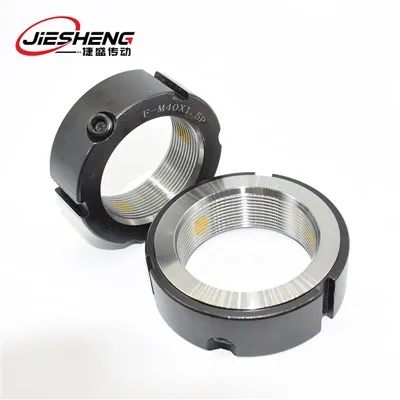

Matice za zaključavanje metričkih ležajeva R serije su izrađene od 42CrMo materijala, nudeći i visoku čvrstoću i otpornost na habanje. Usredsređeni na radijalno zaključavanje, oni uključuju bakarni trostruki-zavrtnji dizajn za precizno stezanje vodećih zavrtnja, poboljšavajući stabilnost protiv-olabavljenja dok sprečavaju direktno oštećenje površine vijka kontaktom. Ove matice ispunjavaju zahtjeve aksijalnog pozicioniranja i zaključavanja za kuglične vijke i vretena u primjenama preciznih prijenosa.

Obim protumatice tipa R- ima četiri ravnomjerno raspoređena proreza. Zbog toga se može lako instalirati pomoću ključa sa kukom.

Naziv proizvoda	Radijalne kontramatice tipa R-
Materijal	42CrMo
Preciznost navoja	IOS4H
Serije	R-tip
Minimalna narudžba	50 kompleta
Tvrdoća	28 stepeni -32 stepena
Vertikalna preciznost	0.005MM
Karakteristike	Izdržljiv, otporan na koroziju-, jednostavan za instalaciju, zamjenjiv.
Pakovanje	1. Plastična vrećica sa kutijom ili drvena kutija. 2. Prema zahtjevu kupca.
Prijevoz	Morskom/zračnom/kurirskom službom.

Parametri specifikacije

Thread	D	h		d	n-g	t	n-m		Max. Nm
R M8x0.75P	16	8		13	3-3	1.6	2-M4		3.5
R M10x0.75P	18	8		15	3-3	1.6	2-M4		3.5
R M10x1.0P	18	8		15	3-3	1.6	2-M4		3.5
R M12x1.0P	20	8		17	3-3	1.6	2-M4		3.5
R M12x1.25P	20	8		17	3-3	1.6	2-M4		3.5
R M14x1.5P	25	8		21	3-3	2	2-M4		3.5
R M15x1.0P	25	8		21.5	3-3	1.8	2-M4		3.5
R M16x1.5P	28	10		24	3-4	2	2-M5		4.5
R M17x1.0P	28	10		24	3-4	2	2-M5		4.5
R M18x1.5P	30	10		26	3-4	2	2-M5		4.5
R M20x1.0P	32	10		28	3-4	2	3-M5		4.5
R M20x1.5P	32	10		28	3-4	2	3-M5		4.5
R M22x1.5P	35	10		31	3-4	2	3-M5		4.5
R M24x1.5P	38	12		34	3-5	2	3-M6		8
R M25x1.5P	38	12		34	3-5	2	3-M6		8
R M27x1.5P	42	12		38	3-5	2	3-M6		8
R M30x1.0P	45	12		41	3-5	2	3-M6		8
R M30x1.5P	45	12		41	3-5	2	3-M6		8
R M33x1.5P	52	12		48	3-5	2	3-M6		8
R M35x1.5P	52	12		48	3-5	2	3-M6		8
R M36x1.5P	55	14		50	3-6	2.5	3-M6		8
R M38x1.5P	56	14		51	3-6	2.5	3-M6		8
R M39x1.5P	58	14		53	3-6	2.5	3-M6		8
R M40x1.5P	58	14		53	3-6	2.5	3-M6		8
R M42x1.5P	62	14		57	3-6	2.5	3-M6		8
R M45x1.5P	65	14		60	3-6	2.5	3-M6		8
R M48x1.5P	68	14		63	3-6	2.5	3-M6		8
R M50x1.5P	70	14		65	3-6	2.5	3-M8		18
R M52x1.5P	73	16		67	3-7	3	3-M8		18
R M55x2.0P	75	16		69	3-7	3	3-M8		18
R M56x2.0P	77	16		71	3-7	3	3-M8		18
R M60x2.0P	80	16		74	3-7	3	3-M8		18
R M64x2.0P	85	16		79	3-7	3	3-M8		18
R M65x2.0P	85	16		79	3-7	3	3-M8		18
R M68x2.0P	92	18		85	3-8	3.5	3-M8		18
R M70x2.0P	92	18		85	3-8	3.5	3-M8		18
R M72x2.0P	95	18		88	3-8	3.5	3-M8		18
R M75x2.0P	98	18	91		3-8	3.5	3-M8	18
R M76x2.0P	100	18	93		3-8	3.5	3-M8	18
R M80x2.0P	105	18	98		6-8	3.5	3-M8	18
R M85x2.0P	110	18	103		6-8	3.5	3-M8	18
R M90x2.0P	120	20	112		6-10	4	3-M8	18
R M95x2.0P	125	20	117		6-10	4	3-M8	18
R M100x2.0P	130	20	122		6-10	4	3-M8	18
R M105x2.0P	140	22	130		6-12	5	3-M8	18
R M110x2.0P	145	22	135		6-12	5	3-M8	18
R M115x2.0P	150	22	140		6-12	5	3-M8	18
R M120x2.0P	155	24	145		6-12	5	3-M8	18
R M125x2.0P	160	24	150		6-12	5	3-M8	18
R M130x2.0P	165	24	155		6-12	5	3-M8	18
R M135x2.0P	175	26	163		6-14	6	3-M10	35
R M140x2.0P	180	26	168		6-14	6	3-M10	35
R M145x2.0P	190	26	178		6-14	6	3-M10	35
R M150x2.0P	195	26	183		6-14	6	3-M10	35
R M155x3.0P	200	28	186		6-16	7	3-M10	35
R M160x3.0P	210	28	196		6-16	7	3-M10	35
R M165x3.0P	210	28	196		6-16	7	3-M10	35
R M170x3.0P	220	28	206		6-16	7	3-M10	35
R M180x3.0P	230	30	214		6-18	8	3-M12	60
R M190x3.0P	240	30	224		6-18	8	3-M12	60
R M200x3.0P	250	32	234		6-18	8	3-M12	60
R M210x4.0P	270	34	245		6-18	8	3-M12	85
R M220x3.0P	270	34	245		6-18	8	3-M12	85
R M220x4.0P	270	34	254		6-18	8	3-M12	85
R M230x3.0P	280	34	264		6-18	8	3-M12	85
R M240x3.0P	290	34	265		6-18	8	3-M12	85
R M240x4.0P	290	34	274		6-18	8	3-M12	85
R M245x3.0P	295	34	279		6-18	8	3-M12	85
R M260x3.0P	310	36	285		6-18	8	3-M12	85
R M260x4.0P	310	36	294		6-18	8	3-M12	85
R M275x4.0P	325	36	309		6-18	8	3-M12	85
R M280x4.0P	330	36	314		6-18	8	3-M12	85
R M300x4.0P	350	36	334		6-18	8	3-M12	85
R M440x4.0P	520	46	500		6-20	10	6-M20	85
R M460x4.0P	540	46	520		6-20	10	6-M20	85

Prikaz proizvoda

Karakteristike metričkih matica za zaključavanje ležaja

Materijal i čvrstoća: Napravljena od legiranog čelika 42CrMo, kombinujući visoku čvrstoću sa otpornošću na habanje kako bi izdržala produžena opterećenja u aplikacijama za precizne prenose.

Mehanizam zaključavanja jezgra: Sadrži radijalni sistem zaključavanja u tri-tačke integriran sa bakrenim zavrtnjem za precizno pozicioniranje. Ovo poboljšava stabilnost protiv-olabavljenja uz sprječavanje direktnog kontaktnog oštećenja površine vodećih zavrtnja.

Prostorna prilagodljivost: Relativno tanka ukupna struktura omogućava fleksibilno prilagođavanje instalacijama ograničene debljine, zauzimajući minimalan prostor unutar sistema prenosa.

Razmatranja o upotrebi: Tokom radijalnog zaključavanja, pošto je bakarni zavrtanj okomit na spoljašnji navoj, prekomerni obrtni moment može smanjiti aksijalno opterećenje matice. Zakretni moment mora biti strogo kontrolisan.

Oprema za kontrolu proizvodnje

Specijalizacija za proizvodnju Osiguran kvalitet

Inspekcija ispadanja lica

Inspekcija zatezanja na kraju{0}}u kontra maticama osigurava preciznost montaže sprečavajući neravne kontaktne površine, izbjegava devijacije koaksijalnosti prijenosa i ublažava lažne greške pri zaključavanju i otpuštanju uzrokovane nedovoljnom površinom kontakta. Dalje smanjuje habanje matica i komponenata koje se spajaju zbog ekscentričnog rada, čime se produžava vijek trajanja i smanjuju vibracije i buka izazvana ekscentričnosti, što ga čini pogodnim za precizne primjene.

Inspekcija zazora vrha zuba

Matice za zaključavanje metričkih ležajeva se podvrgavaju inspekciji pričvršćivača s navojem kako bi se osiguralo precizno spajanje između matice i komponenata koje se spajaju. Ovo garantuje stabilno aksijalno opterećenje-nosivost i performanse protiv-olabavljenja nakon zatezanja, dok se minimiziraju vibracije sistema prijenosa i trošenje komponenti uzrokovano defektima navoja. Kao rezultat toga, produžava se vijek trajanja i sigurnosne matice i cijele strukture prijenosa.

Ispitivanje tvrdoće

Ispitivanje tvrdoće provjerava da li matica za zaključavanje ispunjava specificirane zahtjeve za tvrdoću (sprečavanje deformacije, skidanja ili krhkog loma zbog nedovoljne tvrdoće), osiguravajući otpornost na habanje kako bi se trošenje minimiziralo, validaciju efikasnosti termičke obrade i jamčenje odgovarajućeg podudaranja tvrdoće s komponentama koje se spajaju (sprečavajući jednostrano prekomjerno habanje), čime se smanjuje rizik od kvara opreme.

proizvodnu opremu

Posjedujemo sveobuhvatan paket specijalizirane proizvodne opreme za sigurnosne navrtke, uključujući strojeve za sečenje i ravnanje šipki, presa za hladno cijepanje (prese za vruće čepanje), strojeve za urezivanje (mašine za valjanje navoja, mašine za mljevenje navoja), peći za kaljenje i kaljenje (peći za nitriranje), opremu za cinkovanje i pjeskarenje/polisiranje uz pjeskarenje sistemi za inspekciju i mašine za{0}}utiskivanje klinova. Ovo osigurava-potpunu preciznost i osiguranje kvaliteta tokom proizvodnje.

Scenario Application

Širok spektar upotrebe ležajeva

Tvornička direktna prodaja, slobodno kupite

Pošaljite upit odmah

Proizvodnja poluprovodnika

Industrijska automatizacija

Medicinska oprema

CNC alatne mašine

Transport materijala

Proizvodnja vozila

Profil kompanije

Lishui Jiesheng Transmission Co., Ltd. je osnovan 2020. godine, zauzimajući površinu veću od 4.000 kvadratnih metara. Kompanija je specijalizovana za istraživanje i razvoj, proizvodnju i globalnu prodaju visoko{6}}preciznih linearnih prenosnih sistema. Usredsređen na kuglične vijke, linearne vođice i linearne module, naš portfolio proizvoda se proteže na prilagođena rešenja za integraciju sistema za precizne ležajeve, pogonske komponente, industrijsku automatizaciju, pametnu opremu i nove energetske sektore. Posvećeni smo pružanju efikasne i pouzdane tehnologije prijenosa.
